節能電纜橋架中通常使用的電纜類型

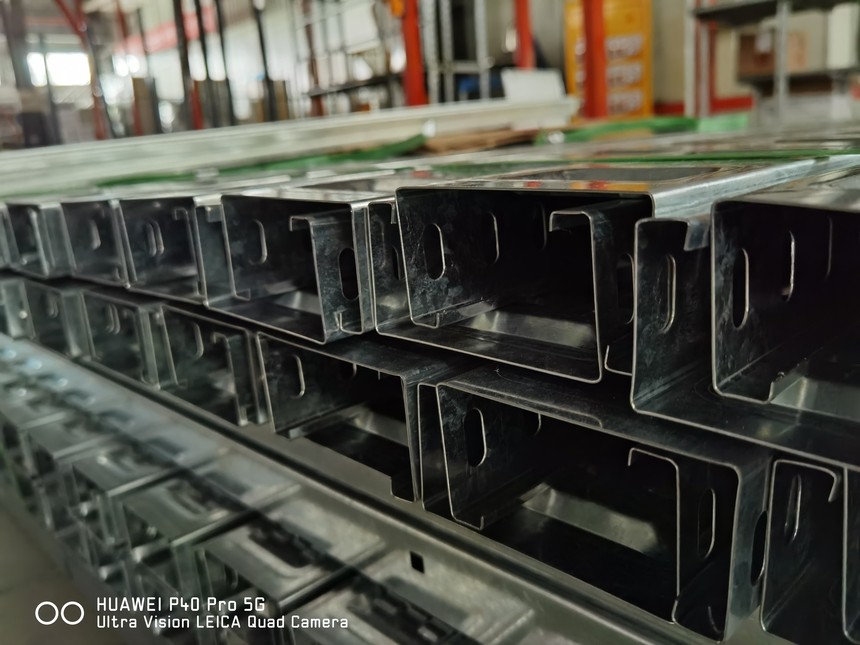

節能電纜橋架系統的目的是作為電纜管理系統的一部分來支撐、布線和保護電纜。通過 NEMA 和節能電纜橋架協會，可以找到關于節能電纜橋架系統的正確使用和安裝的許多文章、標準和其他一般指南。節能電纜橋架系統只是電纜管理系統的一個組成部分。另一個重要部件顯然是電纜。因此，了解如何在節能電纜橋架系統中正確應用和安裝電纜也很重要。為此，本公告旨在討論節能電纜橋架中最常用的電纜類型以及國家電氣規范 (NEC) NFPA 70 允許在節能電纜橋架中使用的布線方法。一般來說，托盤級電纜是經過測試的優質產品，可以承受嚴酷的環境。它們由塑料護套或金屬鎧裝在單個導體絕緣體上保護。它們可用于室外、室內、腐蝕性區域、危險場所或高電噪聲區域。它們應該是 UL 列出的，表明它們已經過與阻燃性、機械阻力和溫度限制相關的等級測試。許多節能電纜橋架額定電纜包括擠壓和沖擊測試作為列表的一部分，并被評為暴露等級 (ER)。ER 電纜可以離開節能電纜橋架長達 6 英尺，只要它得到支撐和固定。在許多情況下，針對特定應用的電纜類型不止一種，例如，額定為托盤電纜 (TC) 的電纜和額定為金屬包層 (MC) 的電纜均可用于 600 伏電機電源電纜。在所有情況下，節能電纜橋架系統中使用的電纜都應通過 UL 認證并標記為節能電纜橋架額定值。

節能電纜橋架中允許使用的電纜類型以及節能電纜橋架中允許的接線方法可在 NEC 第 392.10 (A) 節中找到。本節還列出了各種相應的 NEC 文章，這些文章描述了特定類別或類型的電纜的使用條件和安裝要求。其他注意事項，例如填充容量、允許載流量、橋架內的電纜接頭以及固定和支撐電纜在第 392 條中有說明。用戶應熟悉所有這些條款，并檢查制造商的規格，以驗證所選電纜滿足所有應用要求和NEC 要求。TC 型 – 橋架電纜；TC 型電力和控制橋架電纜是工廠組裝的兩個或多個絕緣導體，帶有或不帶有相關的裸露或覆蓋接地導體，在非金屬護套下。TC 電纜的額定電壓為 600 伏，可用于需要阻燃電纜的工業電源或控制電路。

允許的安裝包括節能電纜橋架、管道和由懸索線支撐的室外位置。TC 型電纜已通過 UL 認證，可用于 1 類、2 區危險場所和 1 類控制電路。如果確定用于此類用途，TC 電纜也可用于直埋。在維護和監督條件確保只有合格人員才能對安裝進行維修的工業設施中，電纜得到持續支撐，并受到保護，免受物理損壞，符合擠壓和沖擊要求的 TC 型橋式電纜（TC-ER 型電纜）允許在節能電纜橋架和使用設備或裝置之間。電纜必須以不超過六英尺的間隔固定。TC 電纜不允許安裝在節能電纜橋架系統或電纜槽之外，只有兩個例外 (1) 安裝在由懸索線支撐的室外位置。(2) 在不受物理損壞的情況下，允許 TC-ER 型電纜在節能電纜橋架之間以及節能電纜橋架和設備之間自由過渡長達 6 英尺，無需連續支撐。

ITC 型 – 儀表盤電纜這些類型的電纜是儀表電纜，提供屏蔽或非屏蔽結構，由多個單導體、非屏蔽或屏蔽雙絞線組成，帶或不帶金屬鎧裝。它們具有 300 伏的絕緣額定值，并提供 22 AWG 至 12 AWG 的尺寸。PLTC 電纜適用于非壓力通風系統和非立管 3 類和 2 類電路。它們專門設計用于功率限制電路。PLTC 電纜的應用需要第 725 條的電源列表要求。為了避免這種復雜情況，NFPA 70 – 1996 中添加了另一種電纜，儀表盤電纜 (ITC) 電纜。ITC 電纜在第 727 條中進行了描述，并且沒有第 725 條的電源限制。但是，ITC 電纜可能只能安裝在 150 伏或更低和 5 安培或更低的儀表和控制電路中。今天，許多制造商將這些電纜作為 PLTC / ITC 進行雙重評級。等級或雙額定電纜也可提供 ER 額定值，因此可以按照先前在 TC-ER 電纜中討論的方式進行安裝，但必須使用機械保護（例如支柱、角度或通道，每六英尺固定一次。ITC 電纜可以安裝在維護和監督條件確保只有合格人員才能進行安裝的工業設施中。它們可以安裝在節能電纜橋架、管道、危險場所，作為信使上的架空電纜，在確定使用的地方直接埋葬，在裝有工業設備的房間的活動地板下，在信息技術設備室的活動地板下。
